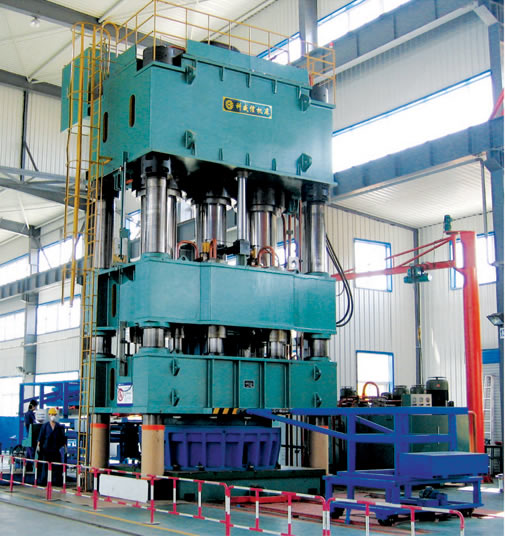

Y28系列双动薄板拉伸液压机

性能特点：
1.本系列液压机为双动薄板拉伸液压机，特别适用金属薄板零件的拉伸成形，翻边，弯曲和冲压工艺，也可用于一般压抑工艺
2.本系列液压机液压系统采用二通插装阀，电气系统采用PLC控制，操作方便可靠
3.本系列液压机具有空程速度快，效率高，能耗小，压边力和拉伸力均可调特点，是薄板成形的理想装备

			Y28-40/63	Y28-63/100	Y28-100/150	Y28-160/250	Y28-200/315	3Y28-400/650	Y28-500/820	Y28-630/820	Y28-1200/2000	Y28-2000/2600
公称力		KN	630	1000	1500	2500	3150	6300	8200	10300	20000	26000
拉伸滑块拉伸力		KN	400	630	1000	1600	2000	4000	5000	6300	12000	20000
顶出缸顶出力		KN	190	190	190	280	400	630	1000	1250	4000	1000
拉伸滑块回程力		KN	135	150	165	210	240	500	900	850	1000	1100
液体最大工作压力		MPa	25	2525	25	25	25	25	25	25	25	25
压边滑块中心孔尺寸		mm	φ250	φ300	φ350	φ450	φ550	800,800	1400,800	1600,1000	2000,1400	2600,2000
拉伸滑块最大开启高度		mm	700	800	900	1100	1250	1500	1600	1800	2600	4500
压边滑块最大开启高度		mm	500	600	650	800	900	1050	1100	1250	2400	4500
拉伸滑块最大行程		mm	300	400	500	560	710	800	800	900	1350	2000
压边滑块最大行程		mm	300	400	500	560	710	800	800	900	1350	2000
顶出缸行程		mm	150	150	200	200	250	350	350	400	600	900
拉伸滑块有效尺寸	左右	mm	560	720	800	1120	1200	1600	2200	2500	2800	3200
拉伸滑块有效尺寸	前后	mm	500	580	800	1000	1200	1600	1600	1800	2100	2300
压边滑行有效尺寸	左右	mm	560	720	800	1120	1200	1600	2200	2500	3000	3500
压边滑行有效尺寸	前后	mm	500	580	800	1000	1200	1600	1600	1800	2500	3500
拉伸滑块速度	空程下行	mm/s	160	120	80	100	120	120	130	150	100	100
	工作	mm/s	20-25	10-14	8-20	8-20	8-20	5-12	7-15	7-15	12-18	10-16
	回程	mm/s	100	120	120	140	150	85	80	105	80	80
压边滑块速度	空程下行	mm/s	60	60	70	80	90	100	110	130	150	180
	工作	mm/s	18-45	17-45	16-40	15-35	15-35	8-20	9-23	9-23	7-18	6-15
	回程	mm/s	190	180	170	170	135	90	120	95	90	80
工作台有效尺寸	左右	mm	560	720	800	1120	1200	1600	2200	2500	3000	3500
工作台有效尺寸	前后	mm	500	580	800	1000	1200	1600	1600	1800	2500	3500
机器外形尺寸	左右	mm	2500	4000	2700	3200	3600	4100	4800	5300	7000	8000
	前后	mm	1500	2000	1400	1500	1700	1800	2000	2200	2800	3800
	地上高度	mm	3200	4100	3300	3900	4300	4800	5200	5700	9500	8800
电机功率		kw	7.5	7.5	14	18	26.5	34	51.5	67.5	154	154

由于产品在不断改进中，参数如有变更，恕不另行通知！
