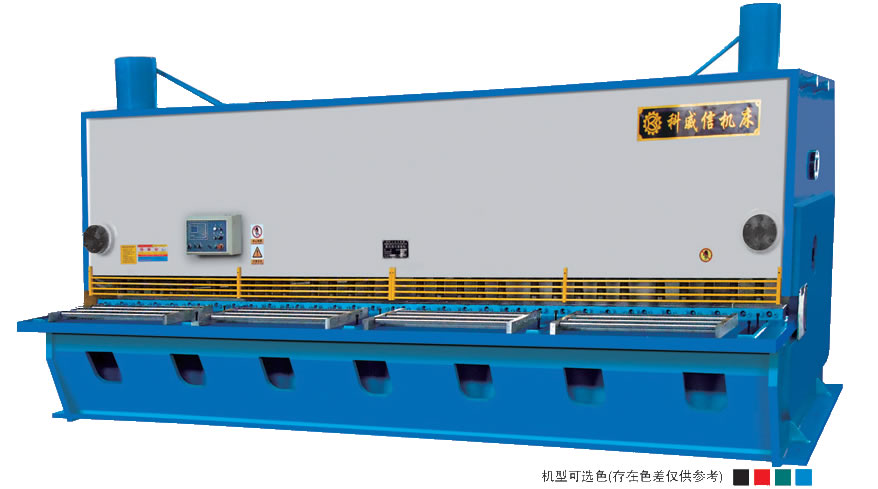

QC11K系列液压闸式剪板机

性能特点:
1.引进比利时国外技术;
2.机架、刀架振动消除应力,整机焊接,经久耐用;

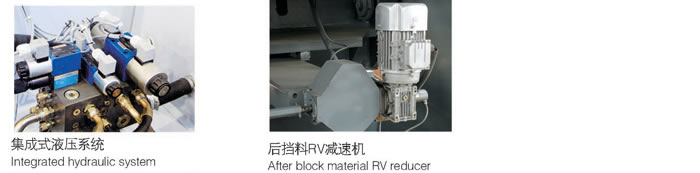

3.先进集成液压系统,可靠性好;
4.采用三点支承滚动导轨,消除支承间隙,保证剪切质量;
5.刀片间隙电动调整 快速 准确;
6.上下刀片全采用四面刃,增加使用时间;
7.剪切角可电动调整,减小剪切板材变形量;
8.具有分段定长剪切功能;
9.后挡料 RV减速机电动调整 电子数显 准确可靠;
10剪切端面 剪切速度 剪切厚度优于同规格液压摆式剪板机;
E10数显系统
1.后挡料单向空隙提示
2.X/Y轴丝杆螺误差补偿
3.软限位功能
4.时间继电器
5.计数功能
RT200数控系统
1.双轴数控装置,经济型数控系统
2.有电脑对整个系统1/0及机械挡块和后挡料进行精度定位控制
3.操作简单,安装方便,维修简易
4.RT200输入9个编程,每个编程可输入20个工步。系统具有全自动,半自动和手动功能
E18数控系统
1.既满足机床数控功能,又能满足精度控制要求
2.采用直接控制电机的模式,操作简单,安装方便,维修简易三个目的
3.可输入1-9个工步系统可以单次工作,也可循环控制精度为0.1mm
E20数控系统
1.运用变频控制技术
2. 电动后挡料和上滑块自动定位
3.单向定位,消除丝杆传动空隙
4.多道程序自动运行,加工数量自动计数
5.断电记忆,公/英制转换
MD-11数控系统
1.后挡料单向定位提示
2.丝杆螺距误差补偿
3.时间继电功能
4.断电记忆
5.公制/英制转换,计数功能
6.手动、自动转换

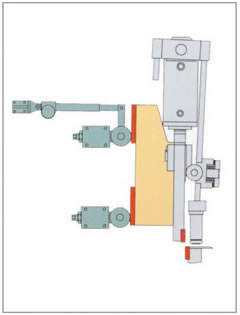

导轨示意图:
采用三点滚轮导轨结构,前滚轮在碟簧刀的作用下,使刀架始终贴在侧滚轮上保证刀架无间隙上下运动,动作平稳。

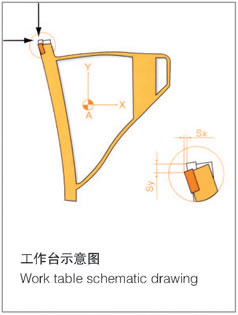

经有限元优化设计的独特的工作台结构,使得在剪切过程中生产挠度SX,可以补偿刀架因剪切力的作用而生产挠度,使该机器在全长方向上的刃口间隙始终保持均匀一致,提高剪切精度和质量
